性能特點
n 65k色7寸 TFT高清顯示屏，中英文可選操作界面
n 100Msps波形采樣率，6500bytes存儲深度
n 高速測試，高達15次/秒
n 四種波形比較判定方法：面積、面積差、電暈和相位差
n 測試重復性，確保測試穩定
n 強大的電暈分析提取功能，挖掘產品潛在的絕緣不良問題
n 儀器參數自動保存，開機文件加載功能
n 波形垂直放大、水平縮放和移動功能，便于觀察細節
n 樣本平均功能，可進行多達32次標準波形的平均處理
n 自動標準采集模式，自動選擇合適的采樣率
n 破壞性測試為您選擇合適測試電壓
n 快速測試模式，可實時修改脈沖電壓和采樣率
n 消磁脈沖的施加，保證測試波形一致
n 20000條歷史測量數據的保存和判別統計功能，并可存儲于U盤
n SAVE按鍵直接將屏幕圖像（BMP、GIF、PNG）或者波形數據（CSV）存儲于U盤
n 支持U盤升級系統固件
n 腳控接口用于簡便快速的測量
n Handler、RS232C、USB Device、USB Host和GPIB（選件）
n 提供4通道測試，可任意測試三相電機三角形接法和星形接法、單相電機主副繞組、主副副繞組、主副+主副繞組，滿足全系列電機匝間測試，也可以提供4個繞組的掃描測試功能和繞組對比測試功能
性能指標 | |||||

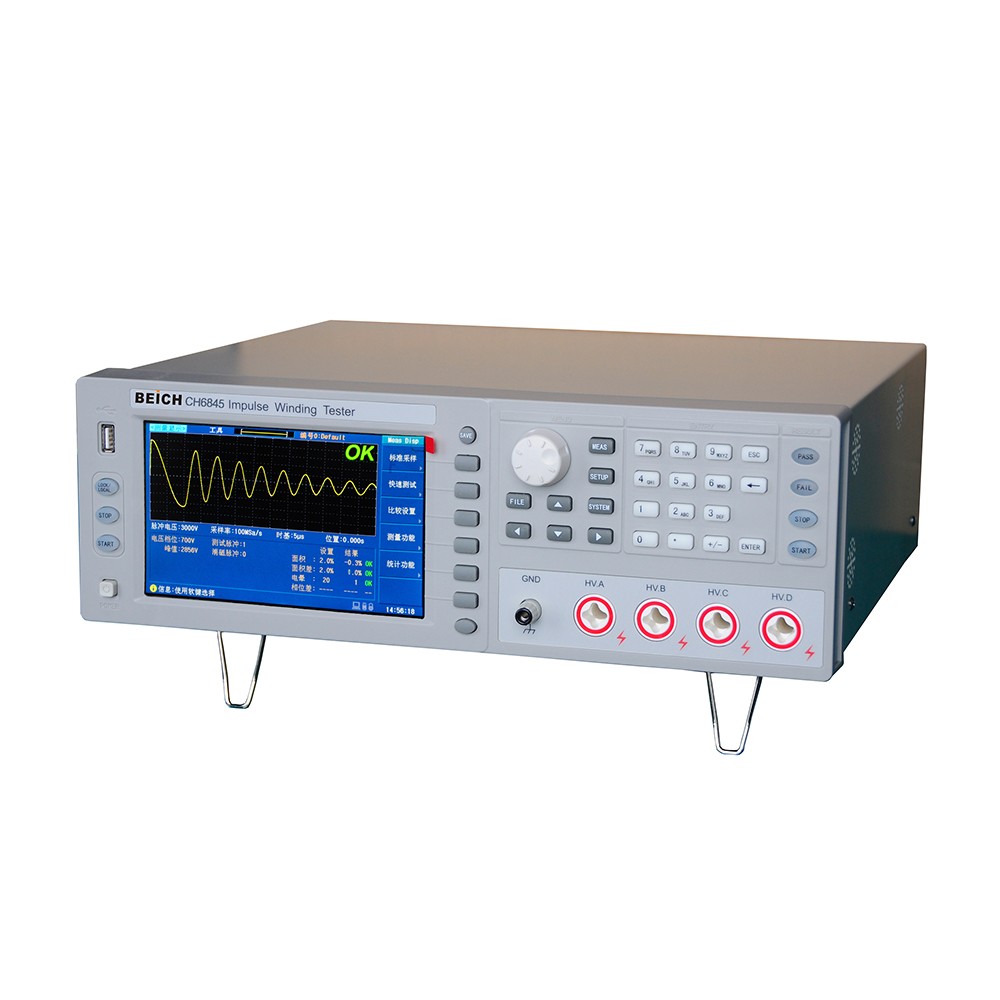

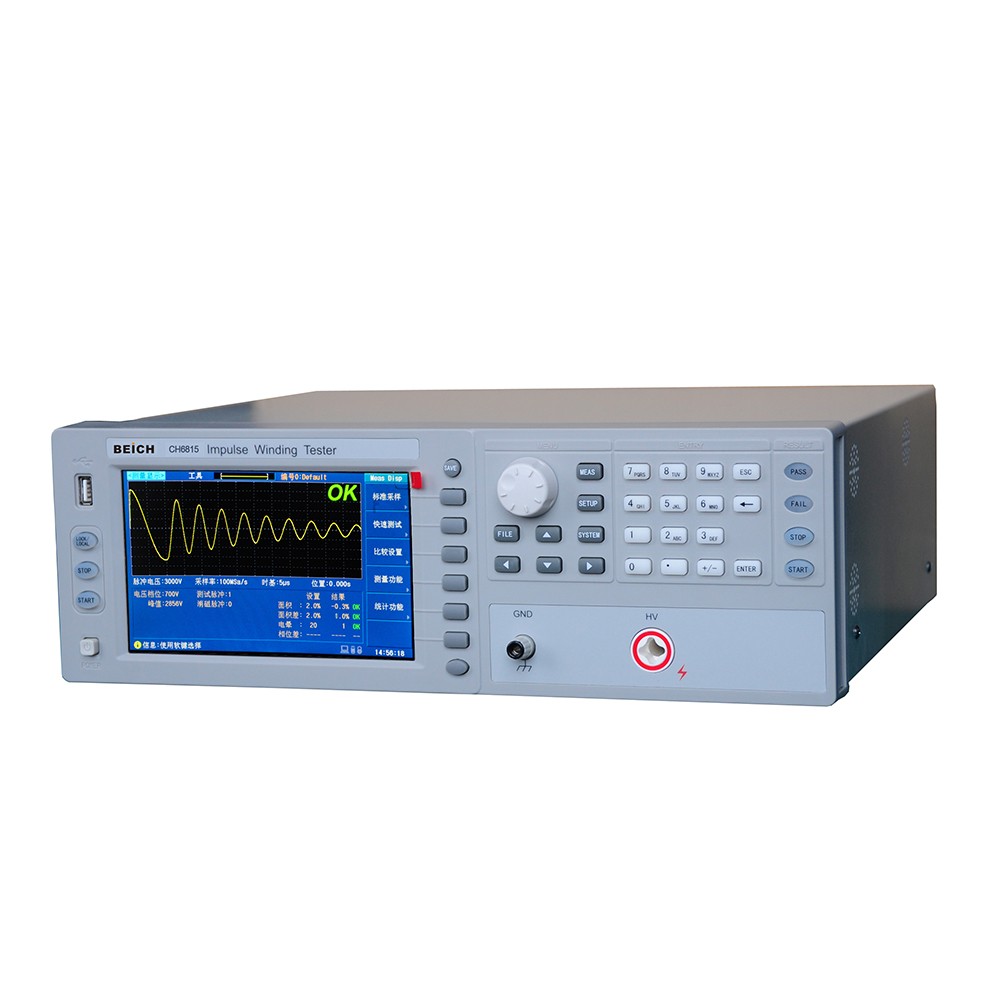

型號 | CH6815 | CH6825 | CH6845 | ||
通道數 | 1 | 2 | 4 | ||
脈沖電壓 | 300V~5000V，10V步進脈沖電壓準確度±5%±10V | ||||
電感測試范圍 | ≥10uH | ≥20uH | ≥10uH | ||
脈沖能量 | 可達 0.25焦耳 | ||||
測量速度 | 單通道：可達15次/秒 多通道：?jiǎn)卫@組測試可達12次/秒，四繞組測試可達2次/秒 | ||||
施加脈沖數 | 測試脈沖可達32次，消磁脈沖可達8次 | ||||
輸入阻抗 | 10M | ||||
顯示器 | 800x480點65k色TFT 波形顯示范圍650x256，支持1.5倍放大顯示 | ||||
波形采集 | 采樣率: 可達100Msps, 10級可調 分辨率: 8 Bits 存儲深度:6500字節 樣本平均:1-32 | ||||
判定方法 | 面積、面積差、電暈放電、相位差 | ||||
測量重復精度 | ±1% | ||||
波形測量 | 波形的電壓，波形的頻率，波形的時間 | ||||
觸發方式 | 手動觸發（包含腳控），外部觸發，內部觸發，總線觸發 | ||||
判別輸出 | OK/NG 顯示，LED 燈指示，蜂鳴器報警 | ||||
測量統計 | 含測量時間和測量結果的統計功能，可保存20000條 | ||||
存儲器 | 內部 | 300組 | 150組 | 120組 | |
U盤 | 600組（標準波形數據和測量設置參數，上同） | ||||

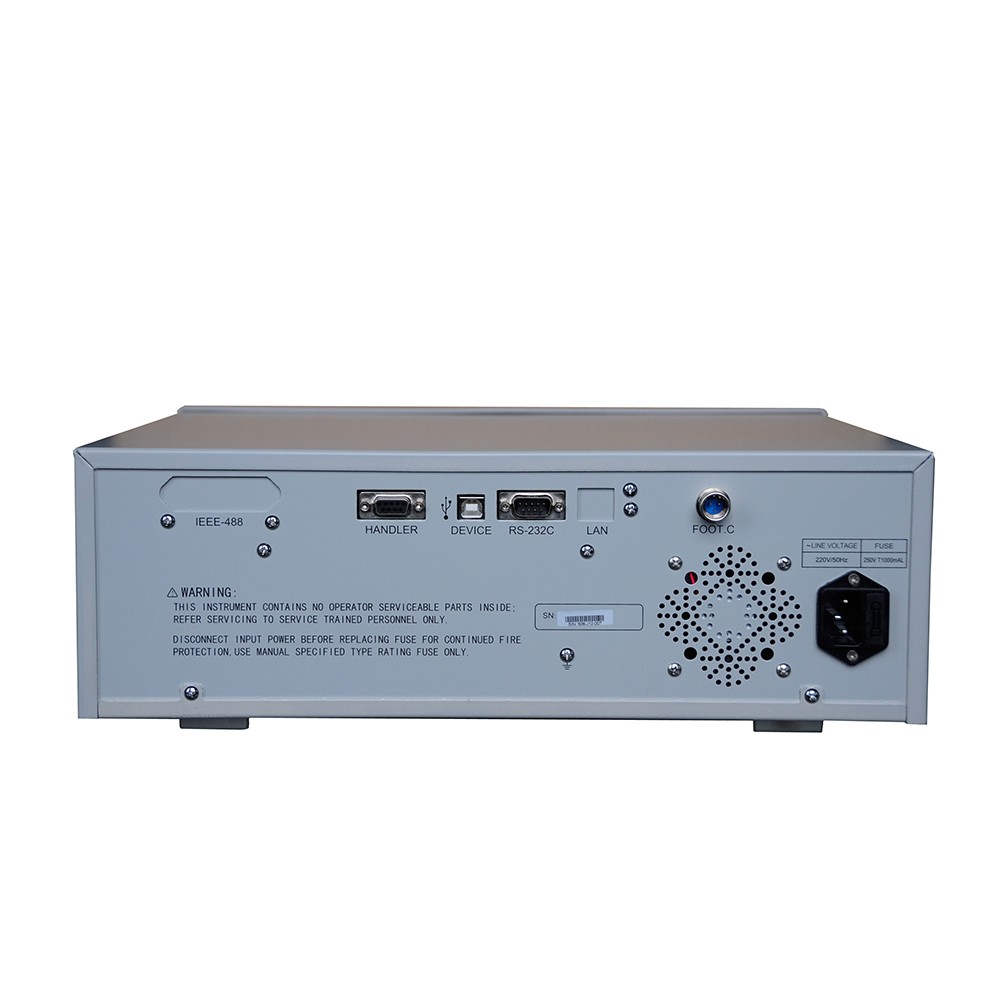

接口 | Handler（START,STOP,PASS,FAIL ,BUSY,EOC） RS232C USB Device（支持USB TMC和USB CDC） USB Host（支持FAT16和FAT32，支持保存BMP、GIF、PNG圖像文件，支持保存CSV格式波形數據和統計數據，支持保存設置文件） GPIB（選件） | ||||
電源 | |||||
供電電源 | 220V±10% 50Hz±5% | ||||
電源功耗 | ≤50VA | ||||
通用條件 | |||||
工作環境 | 溫度 | 0℃ - 40℃ | |||
濕度 | ≤75% R.H. | ||||
重量 | 5Kg | ||||
尺寸(HxWxD) | 132mmx400mmx350mm | ||||
